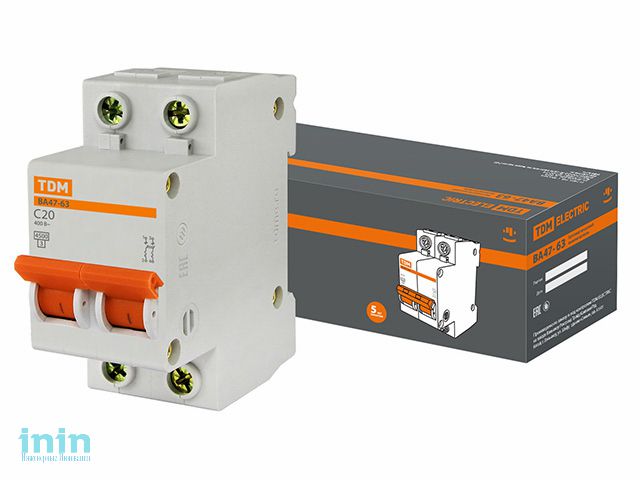

Автоматич. выключатель ВА47-63 2Р 20А 4,5кА х-ка С TDM

ОПИСАНИЕ
Маркировка
Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение - напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
Кривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Время-токовые характеристики отключения
Автоматические выключатели ВА 47-63 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
электроприборы, освещение
двигатели с небольшими пусковыми токами (компрессор, вентилятор)
Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.
Конструкция
Ширина модуля - 18мм Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Удобство монтажа
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Клеммы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
Выключатели ВА47-63 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
Таблица аналогов
Производитель    Наименование
IEK    ВА47-29
EKF    ВА47-63, ВА47-29
DEKraft    ВА-101
КЭАЗ    ВА47-29
ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметра    Значение
Соответствуют стандартам    ГОСТ Р 50345-2010
Номинальное напряжение частотой 50 Гц, В    230/400
Номинальный ток, А    6; 10; 16; 20; 25; 32; 40; 50; 63
Номинальная отключающая способность, А    4 500
Напряжение постоянного тока, В/полюс    48
Характеристики срабатывания электромагнитного расцепителя    С
Число полюсов    1, 2, 3, 4
Условия эксплуатации    УХл4
Степень защиты выключателя    IP 20
Электрическая износостойкость, циклов В-О, не менее    6 000
Механическая износостойкость, циклов В-О, не менее    20 000
Максимальное сечение присоединяемых проводов, мм2    25
Наличие драгоценных металлов (серебро), г/полюс    0,15х0,22
Масса 1 полюса, кг    0,085
Диапазон рабочих температур, °С    -40 +50
