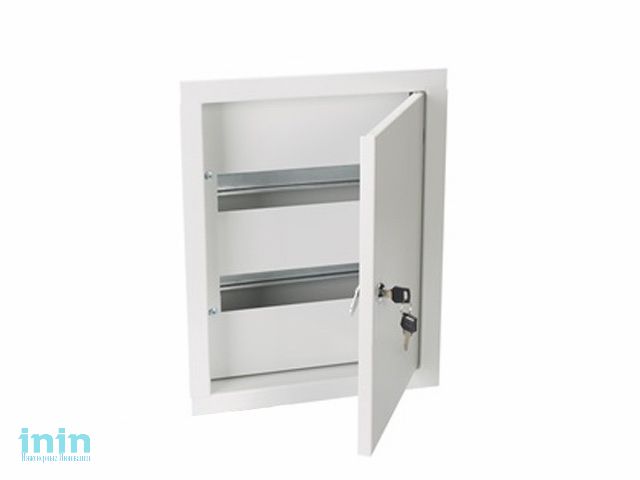

Щиты распределительные ЩРВ-24 (345х280х120) Народный, TDM (Щиты распределительные ЩРВ-24 (345х280х120) Народный, TDM)

ОПИСАНИЕ
Условное обозначение
Щ Р Н(В) - 12

Щ - щит;
Р - распределительный;
Н - навесной, В (встраиваемый);
12 - максимальное количество модулей (9, 12, 18, 24, 36, 48, 54, 72,90).
Назначение
Для приема и распределения электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;
Для защиты отходящих линий при перегрузках и коротких замыканиях;
Для нечастых включений и отключений электрических цепей.
Применение
В жилом секторе;
В офисах;
Объектах социально-культурного назначения;
Торговых и производственных помещениях;
Лечебных, образовательных учреждениях.
Материалы
Корпус - сертифицированная российская сталь (ГОСТ);
Покрытие корпуса - текстурированный полиэстеровый порошок.
Преимущества
Оптимально подобранные размеры корпуса;
Удобство монтажа;
Большой выбор типоразмеров;
Высококачественное порошковое покрытие.
Конструкция
Травмобезопасная технология: крепление стенки при помощи заклепок;
Перенавешиваемая дверь;
Элементы заземления на дверце. Быстросъемные петли;
Декоративная рамка с дополнительным гибом для щитов, встраиваемых в нишу;
Оцинкованная лента для крепления шины;
ЗиП-комплект;
2 ключа.
Дополнительное оборудование
Шины нулевые и соединительные;
Стекло для ЩУР;
Изоляторы для нулевых шин;
Сальники ввода-вывода;
Сальники PG и МG;

ТЕХ. ХАРАКТЕРИСТИКИ
Наименование параметра    Значение
Вид установки    Наружный / внутренний
Степень защиты    IP31 / IP66
Толщина металла    0,8 для IP31 / 1,2 для IP66
Цвет корпуса    RAL 7035 (для IP31) / RAL 7032 (для IP66)
Номинальный ток    63 - 125 А
Количество модулей    от 9 до 90
Количество рядов (DIN-реек)    от 1 до 6
Климатическое исполнение    УХЛ4 для IP31 / УХЛ2 для IP66
