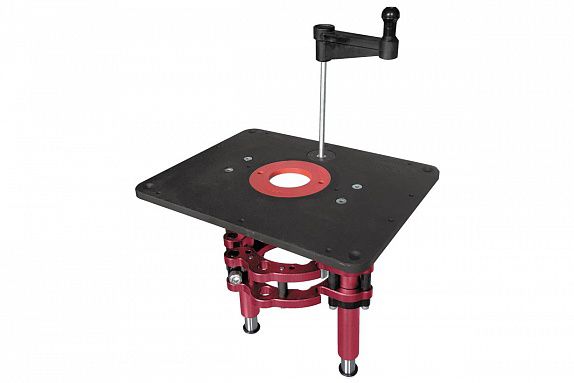

Фрезерный лифт JET JRMLS-1 (10000079)

ОСОБЕННОСТИ:
Подъем/ опускание фрезерного двигателя съемной рукояткой
Угловая шкала для контроля высоты подъема
Регулируемый концевой упор верхнего положения
Съемная вставка-кольцо в установочную площадку
Регулировочные винты для установки площадки заподлицо с поверхностью стола
Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.
Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.
С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.
Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.

СПЕЦИФИКАЦИЯ
Размеры монтажной пластины (ДхШхВ) - 298х235х10 мм
Диаметр зажима для фрезерного мотора - 98-107 мм
Ход шпинделя (подъем) - 80 мм
Диаметр отверстия стола под проставочное кольцо - 98,3 мм
Внешний (внутренний) диаметр проставочного кольца - 98,3 (50,8) мм
Длина, мм - 298
Ширина, мм - 235
Высота, мм - 270
Масса, кг - 4,8

КОМПЛЕКТАЦИЯ
Подъем/ опускание фрезерного двигателя съемной рукояткой
Угловая шкала для контроля высоты подъема
Регулируемый концевой упор верхнего положения
Съемная вставка-кольцо в установочную площадку
Регулировочные винты для установки площадки заподлицо с поверхностью стола
