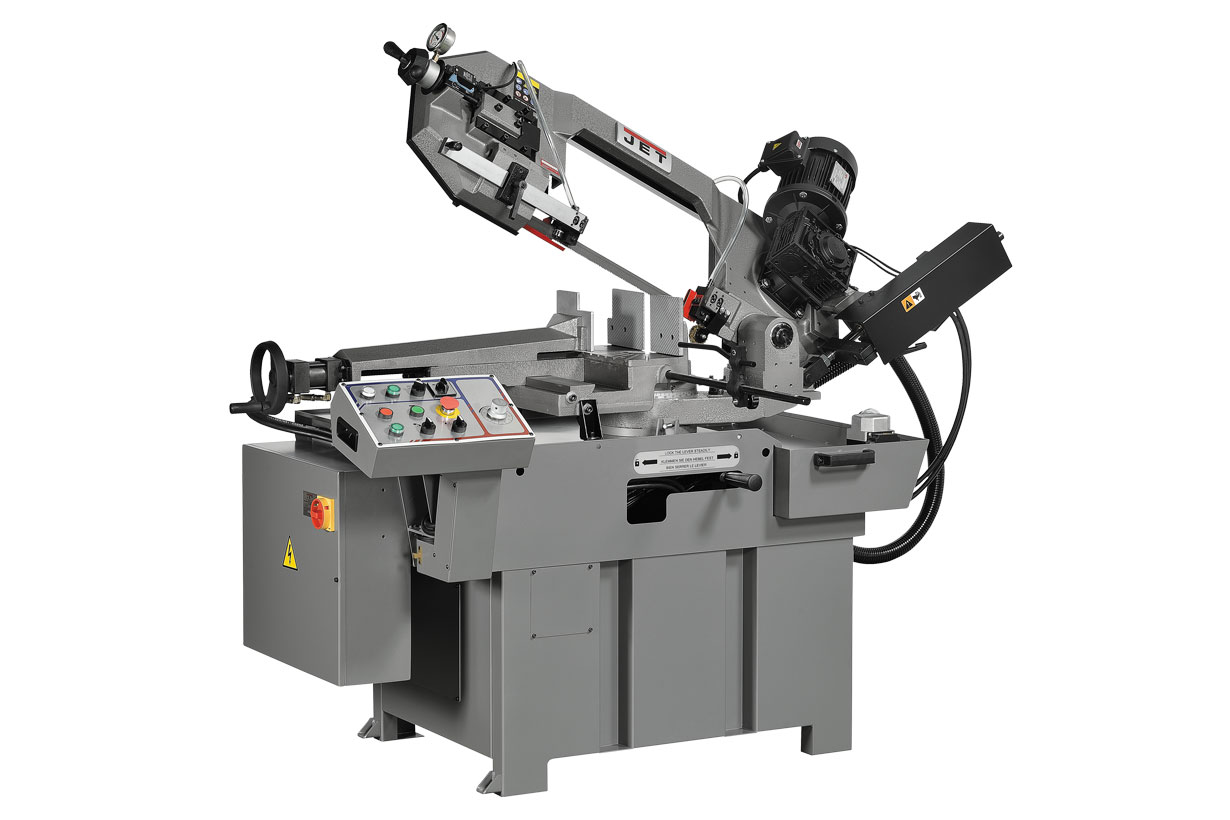

JET MBS-1011DASP Ленточнопильный станок (50000315T)

ОПИСАНИЕ
ОСОБЕННОСТИ:

Конструкция европейского типа с поворотной пильной рамой
Промышленная пила с полуавтоматическим режимом работы
Гидравлическая система подъема и опускания пильной рамы
Две скорости движения полотна за счет изменения количества полюсов для пиления различных материалов
Мощный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
Поворотная пильная рама в обе стороны с широким диапазоном поворота от
-45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций
Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
Настраиваемые концевые ограничители подъема пильной рамы позволяют сократить холостой ход, тем самым значительно повысить производительность пиления
Выносная панель управления с поворотной консолью
Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами
Входная роликовая опора для облегчения установки и перемещения тяжелых заготовок
Регулируемый концевой упор с легко читаемой линейкой для серийных работ
Система подачи СОЖ через направляющие блоки
Кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ
Съемный поддон для стружки с встроенной помпой подачи СОЖ
Ленточнопильный станок MBS-1011DASP представляет собой полуавтоматическую модель станков европейского типа, предназначенных для промышленного использования. Станок рассчитан на пиление круглых металлических заготовок под прямым углом максимально допустимого диаметра 250 мм.

Особенности конструкции заключаются в возможностях поворота пильной рамы в обе стороны, для обработки заготовок под разными углами. Угол поворота пильной рамы вправо составляет 60°, влево 45°. При повороте консоли вправо на 45°допускается обработка деталей диаметром 200 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 150 мм. Оборудование выполняет полный цикл технологических операций.

Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления.

Ленточнопильный станок оснащен мощным двигателем в 1,1 кВт с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7. Скорость движения ленточного полотна выбирается из двух предустановленных скоростей 36 и 72 м/мин для пиления различных материалов.

Управление станком осуществляется через центральную панель управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра. Для экстренной остановки станка предусмотрена кнопка аварийного выключения и датчик обрыва полотна.

Регулируемая направляющая с твердосплавными блоками позволяет повысить качество пиления и добиться стабильной перпендикулярной резки заготовок различного сечения и увеличить ресурс ленточного полотна.

Ленточнопильный станок оборудован гидравлическими тисками с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами. Дополнительно установлена входная роликовая опора, для облегчения установки и перемещения тяжелых деталей. Регулируемый концевой упор с легко читаемой линейкой используется при проведении серийных работ.

Станок имеет 2-х точечную систему подачи СОЖ через блоки направляющих, что значительно улучшает эксплуатационные характеристики ленточного полотна. Установленная кордщетка гарантирует очистку полотна от крупной стружки, которую не вымоет СОЖ. Модель оборудована удобной тумбой-подставкой со съёмным поддоном, для сбора стружки и отработанной охлаждающей жидкости. Вес станка 396 кг.

ХАРАКТЕРИСТИКИ
Напряжение, В    400
Мощность двигателя, кВт    1,1
Зона обработки при 90°    Ø250 мм, □240 мм, □200х285 мм
Зона обработки при + 45° вправо    Ø200 мм, □180 мм, □140x180 мм
Зона обработки при - 45° влево    Ø150 мм, □140 мм, □90x150 мм
Зона обработки при + 60° вправо    Ø120 мм, □95 мм, □95x110 мм
Размеры ленточного полотна, мм    27 х 0,9 х 2685 мм
Скорость движения полотна, м/мин    36, 72
Высота стола, мм    910
Страна производителя    Тайвань
Ширина ленточного полотна, мм    27
Длина, мм    2000
Ширина, мм    1390
Высота, мм    1900
Масса, кг    396
Длина в упаковке, см    183
Ширина в упаковке, см    76
Высота в упаковке, см    166
Масса в упаковке, кг    445

КОМПЛЕКТАЦИЯ
Биметаллическое ленточное полотно
Регулируемый концевой упор
Автоматический выключатель окончания распила
Гидравлические тиски
Закрытая подставка с системой СОЖ
Поворотная пильная рама
