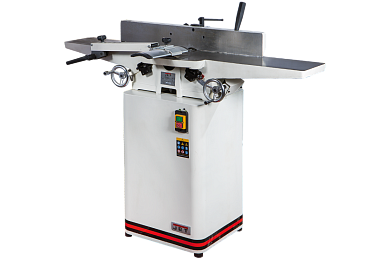

Фуговальный станок JET JJ-6L-M (10000250LM)

ОПИСАНИЕ

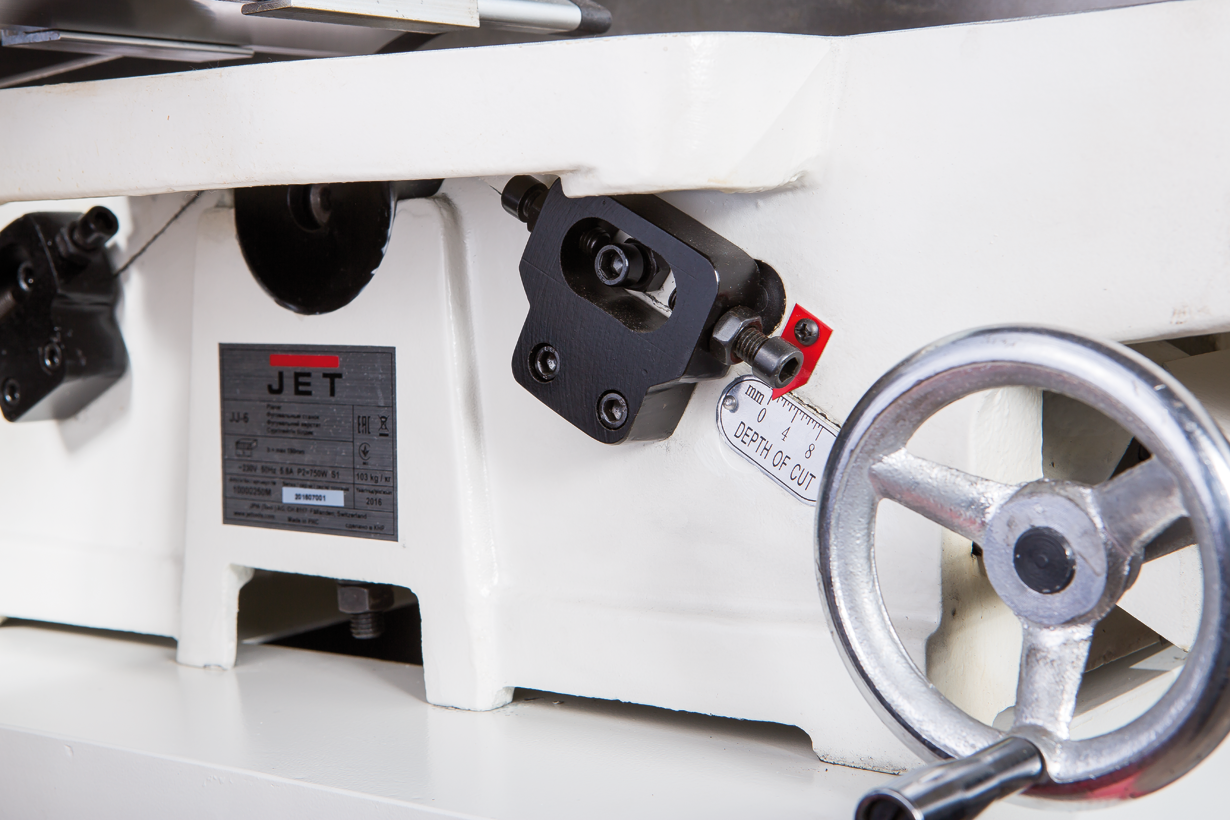

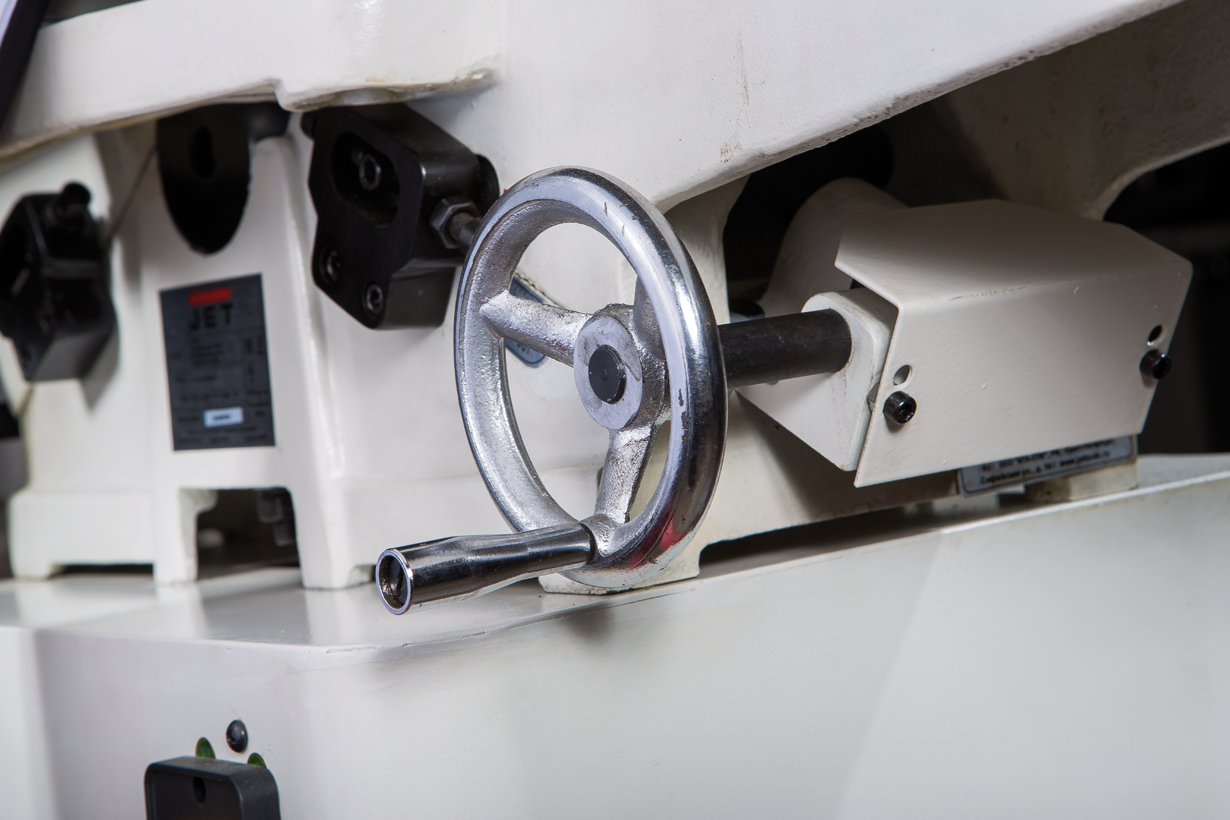

Регулировка глубины строгания

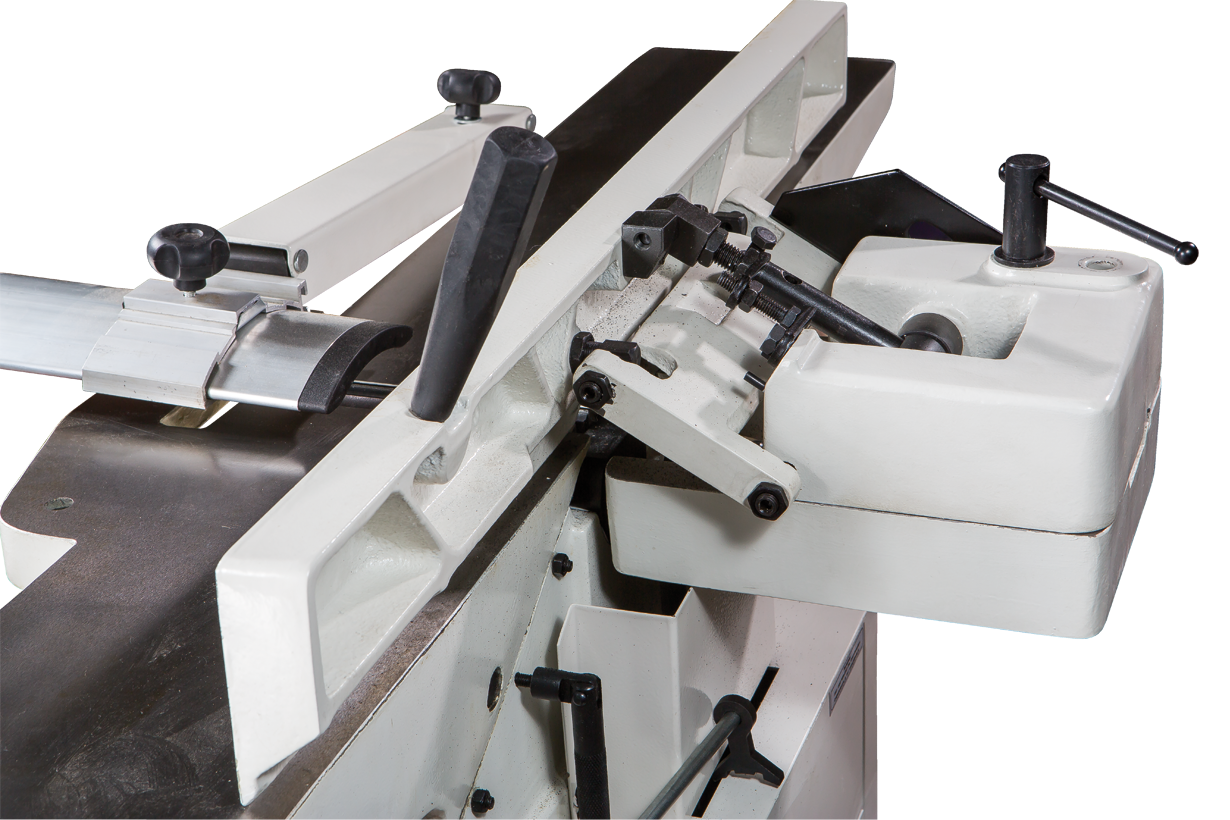

Регулируемый фуговальный упор
Регулируемое ограждение ножевого вала
Фуговальные столы из чугунного литья
Фуговальный упор из чугунного литья

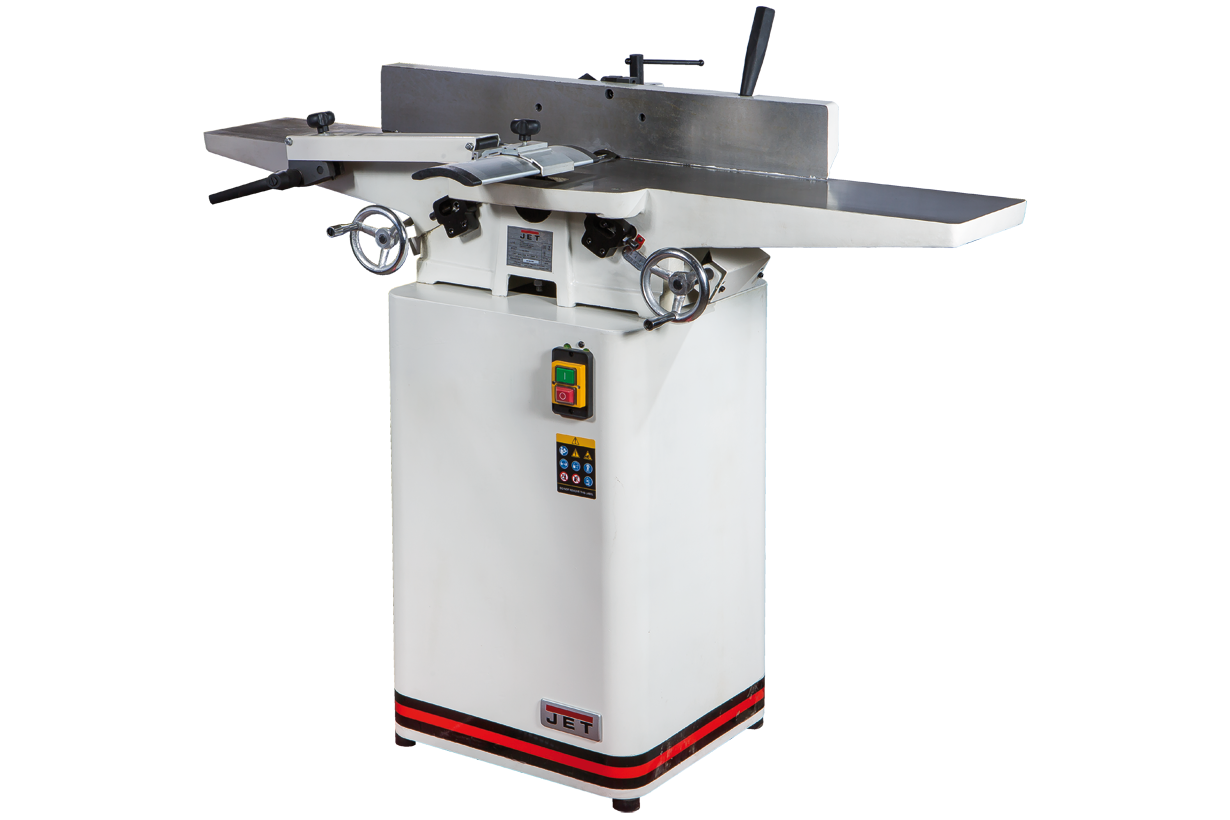

JJ-6 — фуговальный станок с длинными чугунными столами, предназначенный для любительского применения. Благодаря тому, что он выполнен по той же компоновочной схеме, что и профессиональные модели Jet, он точен и удобен в работе.

Конструктивно он состоит из двух частей. В нижней, играющей роль тумбы-подставки, располагается однофазный асинхронный («индукционный») мотор мощностью немного более киловатта и кожух сбора стружки со 100-миллиметровым патрубком для подключения к вытяжной установке. Верхняя часть состоит из чугунного основания, где размещен строгальный вал, и чугунных же рабочих столов с соответствующим оснащением, состоящим из защитного кожуха и упора заготовки. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола регулируют глубину строгания, для чего есть соответствующая разметка; принимающий (задний) смещают только при наладочных операциях во время обслуживания станка.

Упор заготовки чугунный, с механизмом для регулировки наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

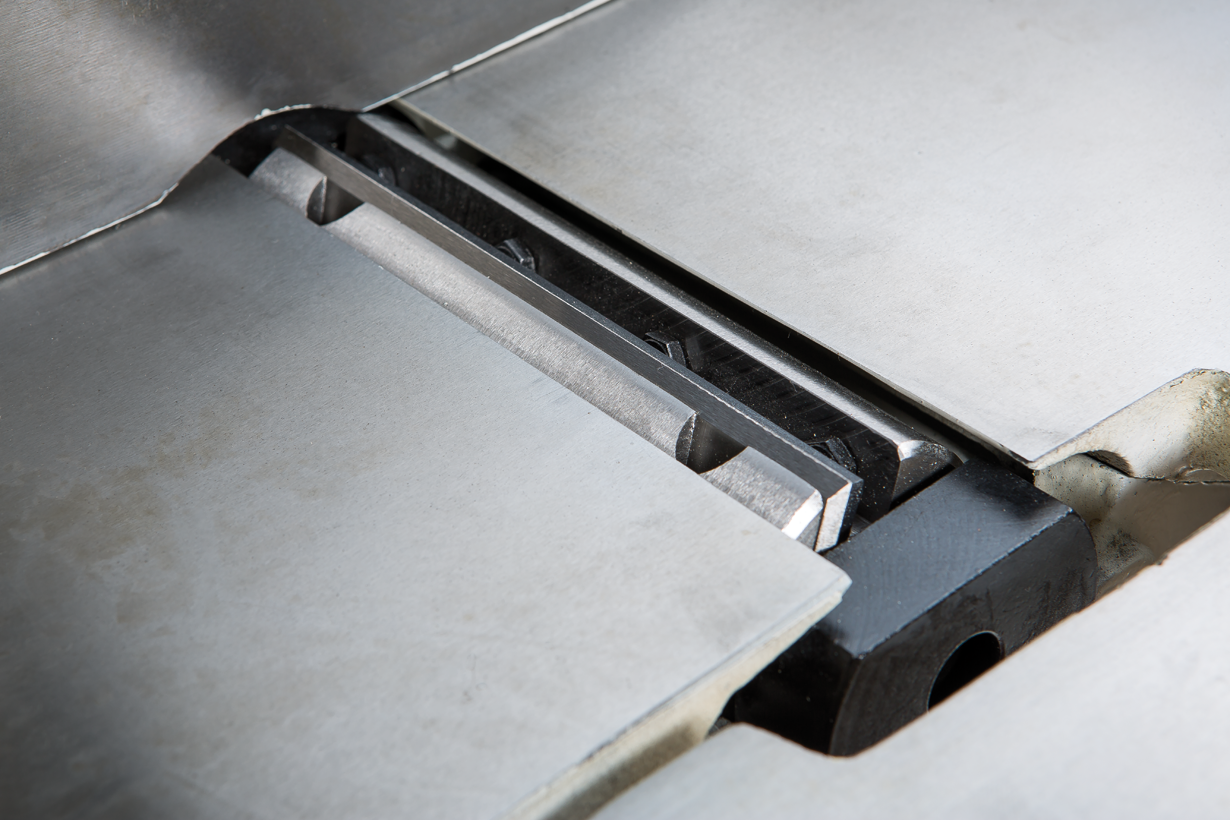

Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер такой же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.

ХАРАКТЕРИСТИКИ:
Напряжение, В - 230
Потребляемая мощность, кВт - 1,5
Частота вращения строгального вала - 4400 об/мин
Диаметр строгального вала - 61 мм
Размер ножей (ДхШхТ - 155х19х3,0 мм
Количество ножей - 3
Максимальная ширина заготовки, мм - 150
Глубина строгания за один проход - 0-3,0 мм
Размеры фуговального стола (ДхШ) - 1215x182 мм
Размеры фуговального упора (ДхВ) - 750x114 мм
Угол наклона фуговального упора- 45-0-45°
Диаметр вытяжного штуцера, мм - 100
Длина, мм - 1215
Ширина, мм - 650
Высота, мм - 1050
Масса, кг - 103

КОМПЛЕКТАЦИЯ
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
