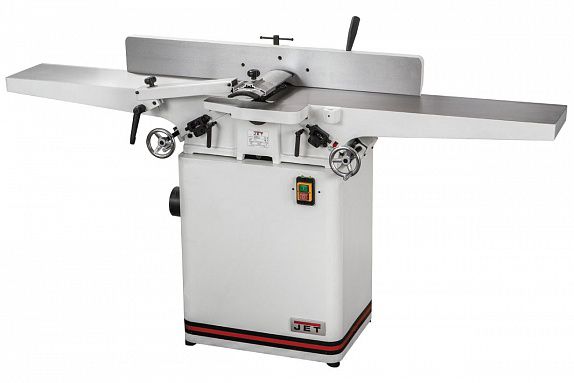

Фуговальный станок JET JJ-8HH-M (10000265M)

ОСОБЕННОСТИ:
Ножевой вал helical
Регулировка глубины строгания
Регулируемый фуговальный упор
Регулируемое ограждение ножевого вала
Фуговальные столы из чугунного литья
Фуговальный упор из чугунного литья
JJ-8HH-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом helical.

Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

Благодаря технологии helical станок отлично походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.

СПЕЦИФИКАЦИЯ
Напряжение, В - 230
Потребляемая (выходная) мощность, кВт - 2,1 (1,5)
Частота вращения строгального вала - 5200 об/мин
Диаметр строгального вала - 72 мм
Размер ножей (ДхШхТ) - 15х15х2,5 мм
Количество ножей - 36
Максимальная ширина заготовки, мм - 200
Максимальная глубина строгания за один проход - 0-3,0 мм
Размеры фуговального стола (ДхШ) - 1780х230 мм
Размеры фуговального упора (ДхВ) - 1010х120 мм
Угол наклона фуговального упора-45-0-45°
Диаметр вытяжного штуцера, мм - 100 мм
Длина, мм - 1790
Ширина, мм - 700
Высота, мм - 1150
Масса, кг- 193

КОМПЛЕКТАЦИЯ
Комплект ножей (установлен на валу)
Фуговальный упор
Ограждение ножевого вала
