Ленточная пила JET JWBS-15-M (714600M)

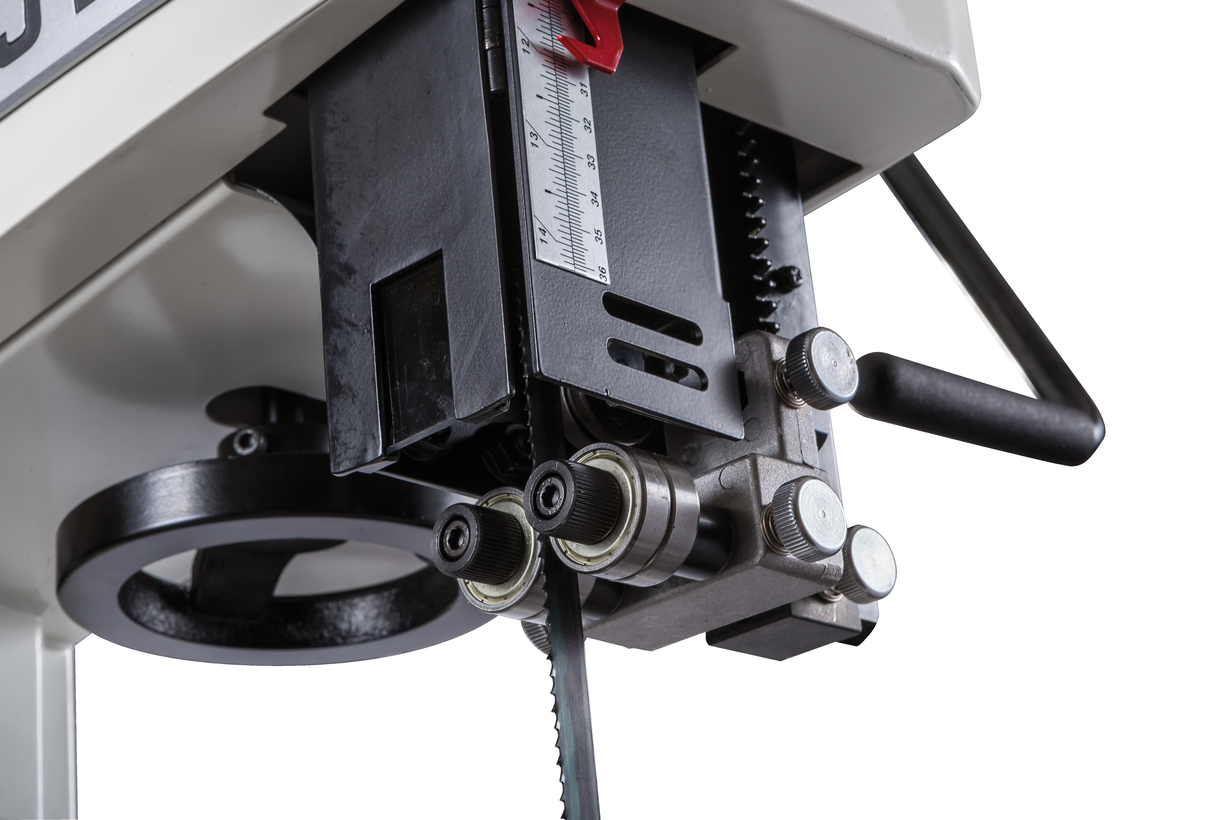

Роликовые направляющие пильного полотна
Трехпозиционный рычаг быстрого натяжения и ослабления пильного полотна

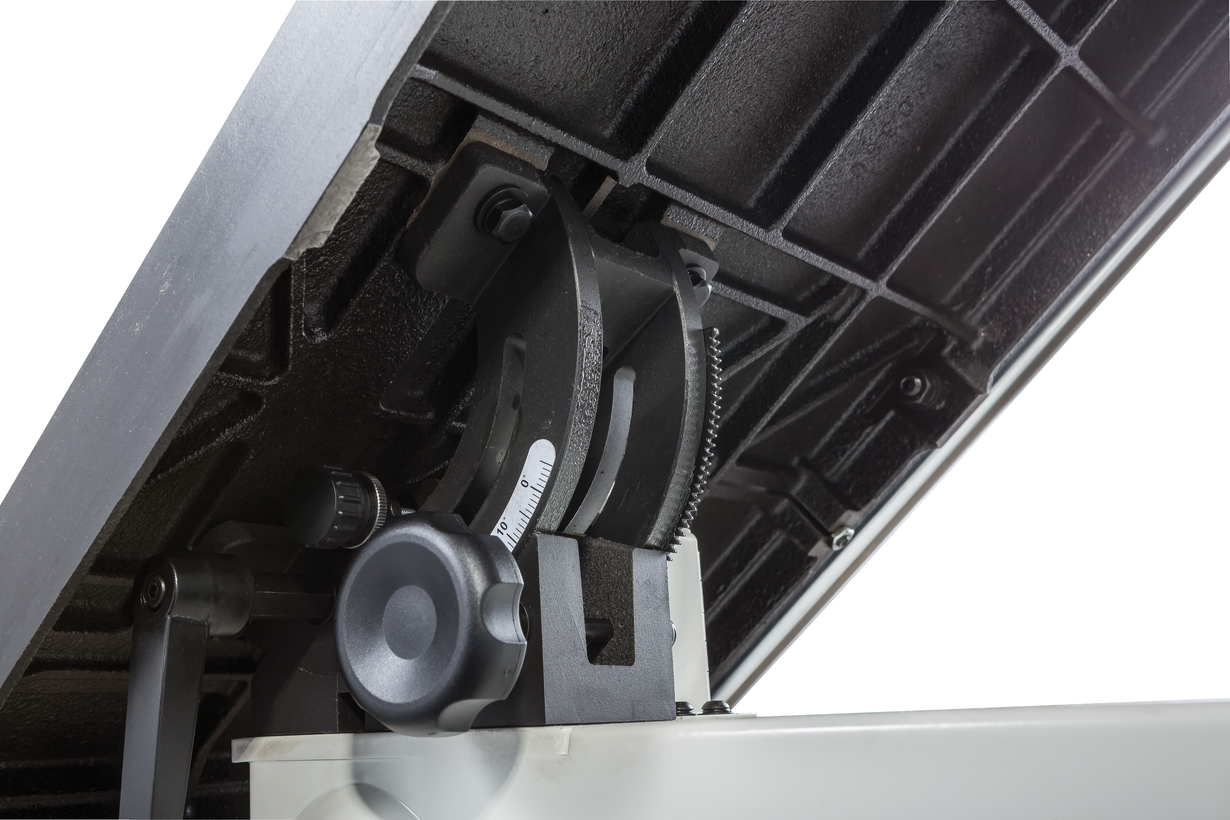

Регулировка наклона пильного стола вращением рукоятки

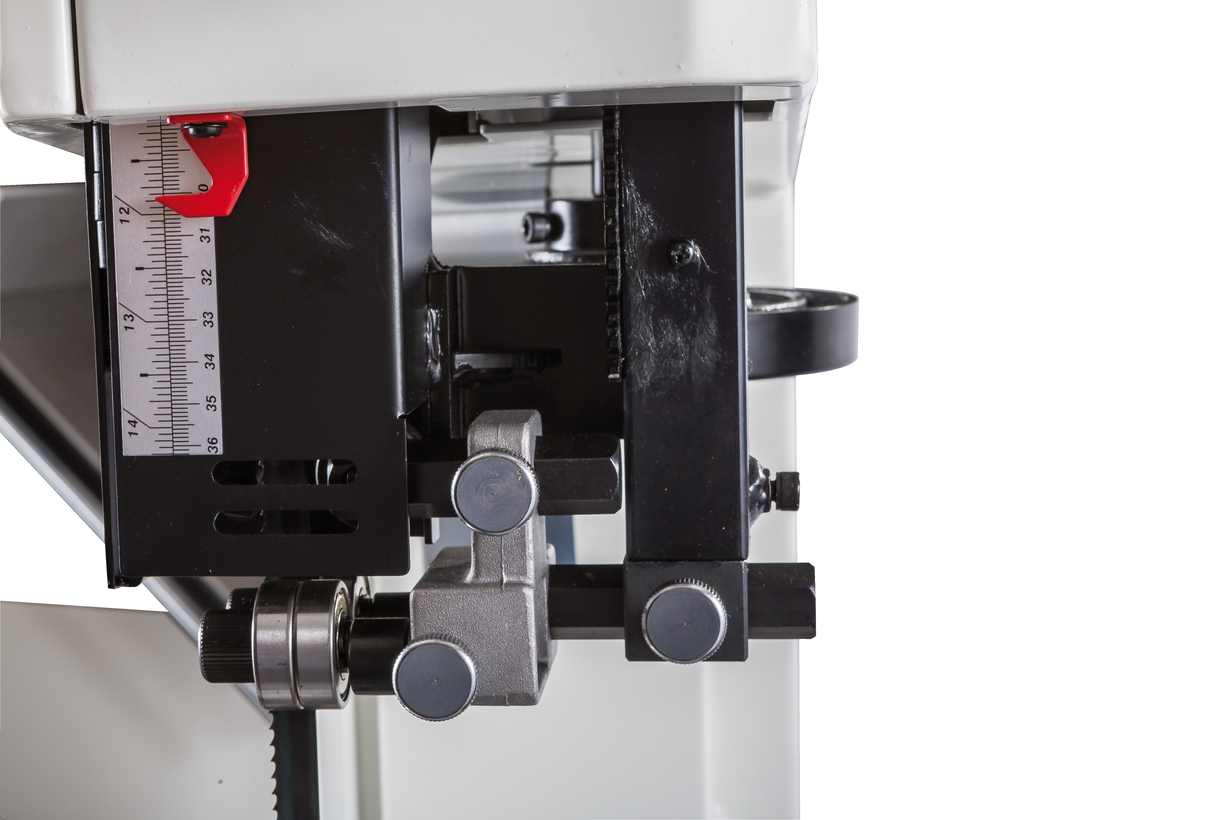

Регулировка высоты распиловки вращением рукоятки
Рабочий стол из чугунного литья
Двухпозиционный регулируемый параллельный упор с микрорегулировкой
Подвижный угловой упор с направляющей вдоль Т-образного паза
Jet JWBS-15 - ленточная пила нового поколения, предназначенная для профессионального использования. Ее основное преимущество, на фоне аналогов прошлых поколений, - увеличенная высота распиловки. Этот параметр очень важен для тех, кому нужен универсальный станок, способный взять на себя функции делительного. К подобным работам приспособлен и параллельный упор: направляющий профиль можно установить вертикально на боковую грань так, чтобы надежно фиксировать плоские заготовки при их роспуске на тонкие пластины. В целом конструкция бокового упора очень хорошо проработана и соответствует самым строгим требованиям: профиль жесткий и прочный, закреплен на массивном чугунном кронштейне, который перемещается по цилиндрической направляющей. Предусмотрена грубая (вручную) и точная (микрометрическим винтом) установка.

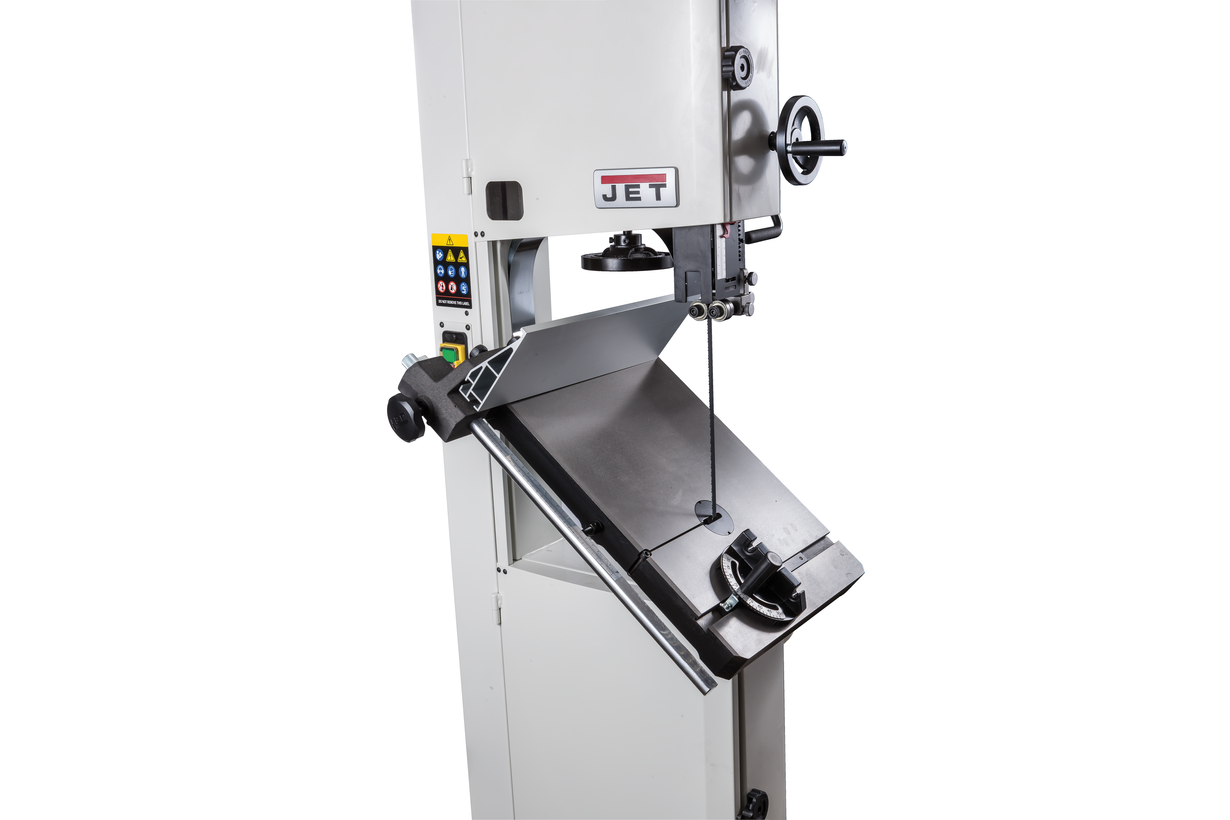

Рабочий стол чугунный, поворотные сегменты, на которые он опирается, из этого же материала. Наклон производится при помощи зубчатого механизма вращением рукоятки и возможен в обе стороны (на 5° в сторону станка и на 45° от него). Для наибольшей эффективности пылеудаления установлено два 100-миллиметровых патрубка: один под рабочей поверхностью, второй в нижней части корпуса.

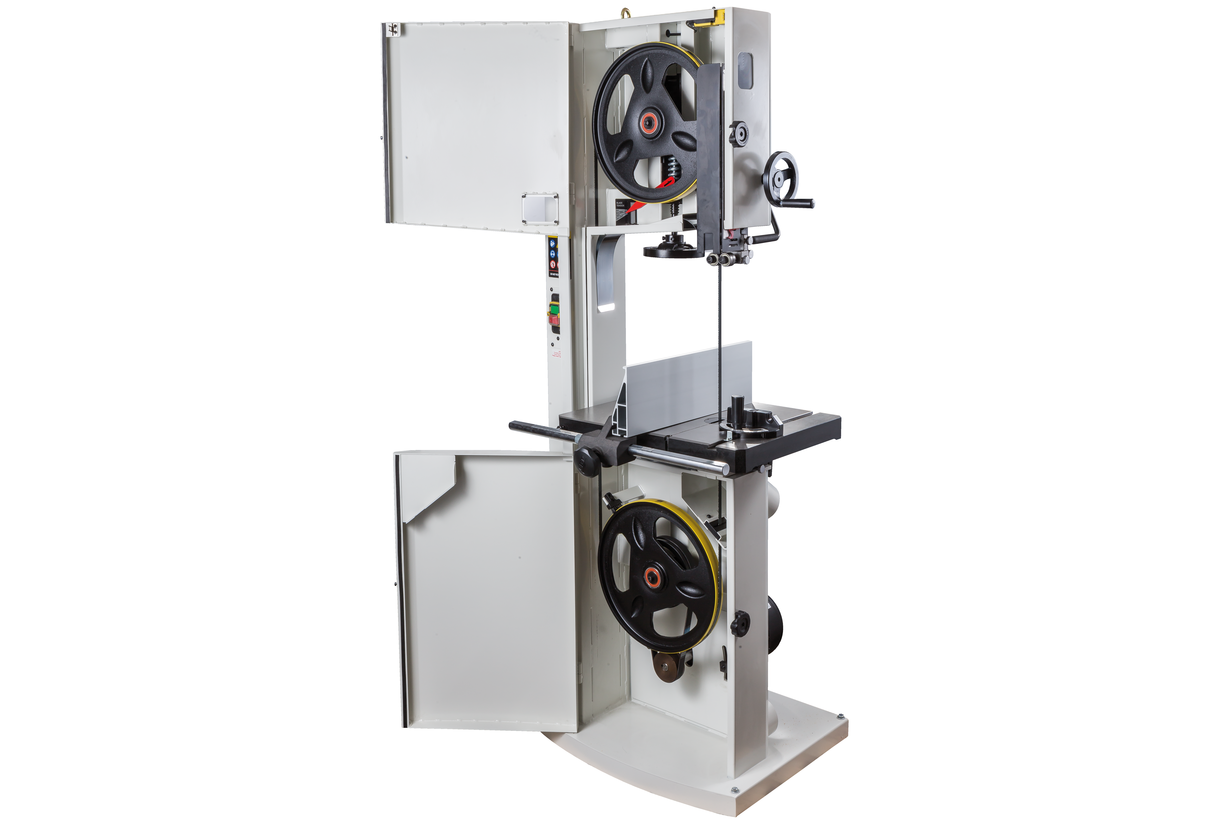

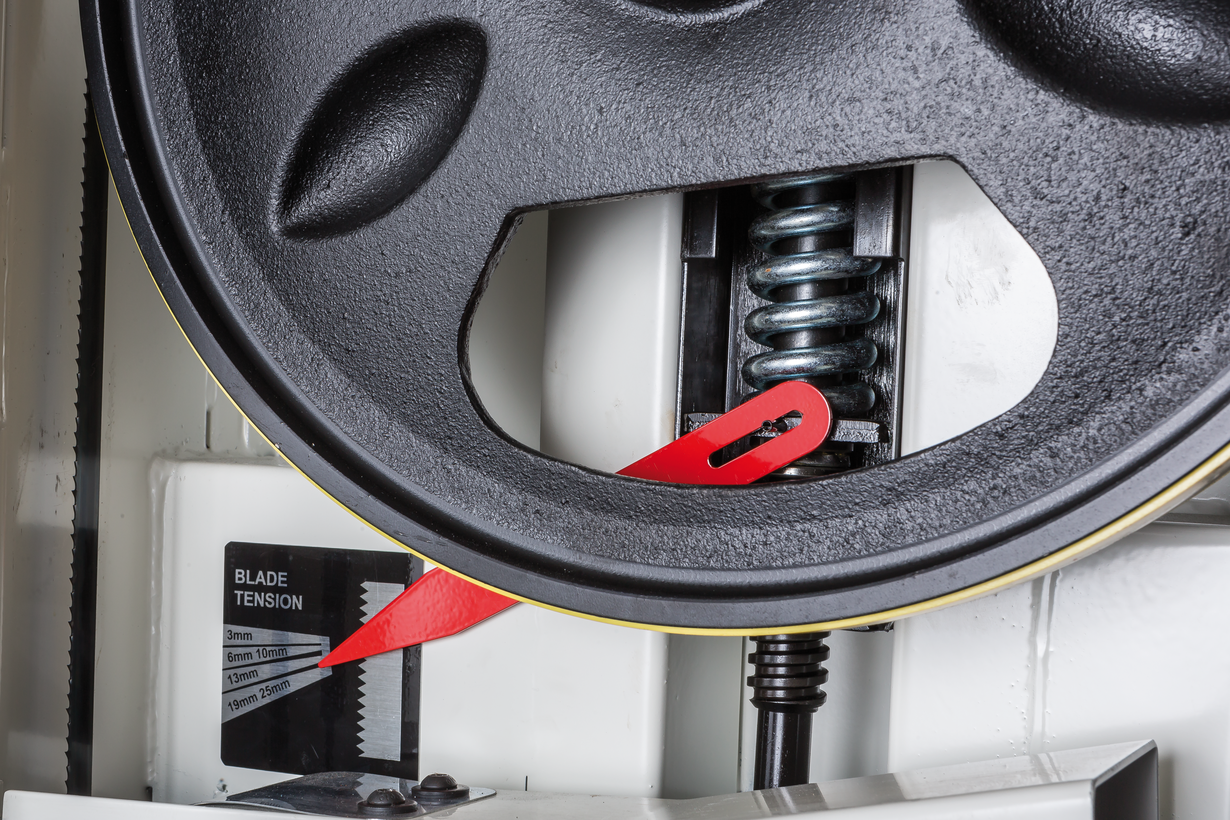

Механизм натяжения и центрирования ленты включает в себя две группы трехроликовых направляющих на шарикоподшипниках, стрелочный индикатор уровня натяжения, регулирующие маховики, два смотровых окошка и рычаг быстрого натяжения-ослабления. Он не совсем обычен, поскольку имеет не два, а три фиксированных положения: рабочее (плотно натянуто), для хранения (лента ослаблена, но держится на шкивах) и сервисное (для замены полотна). Чтобы улучшить плавность работы, использованы чугунные шкивы с массивным телом, а не в виде спицованных колес, как раньше.

В зависимости от типа подключения (одно- или трехфазное) модель маркируются дополнительной литерой в названии «М» или «Т» соответственно. В зависимости от этого меняется и мощность.

Напряжение, В - 230
Потребляемая (выходная) мощность - 1,8 (1,1) кВт
Скорость движения пильного полотна - 760 м/мин
Длина пильного полотна, мм - 3380 мм
Ширина пильного полотна - 3-25 мм
Диаметр шкивов - 375 мм
Угол наклона рабочего стола -5°-0-45°
Максимальная высота заготовки, мм - 356 мм
Максимальная ширина заготовки (просвет до рамы), мм - 360
Размеры рабочего стола (ДхШ), мм - 405х545
Диаметр вытяжного штуцера, мм - 100 мм
Длина, мм - 810
Ширина, мм - 750
Высота, мм - 1880
Масса, кг - 174

КОМПЛЕКТАЦИЯ
Пильное полотно 6 TPI 3380х13 мм
Параллельный упор
Угловой упор
