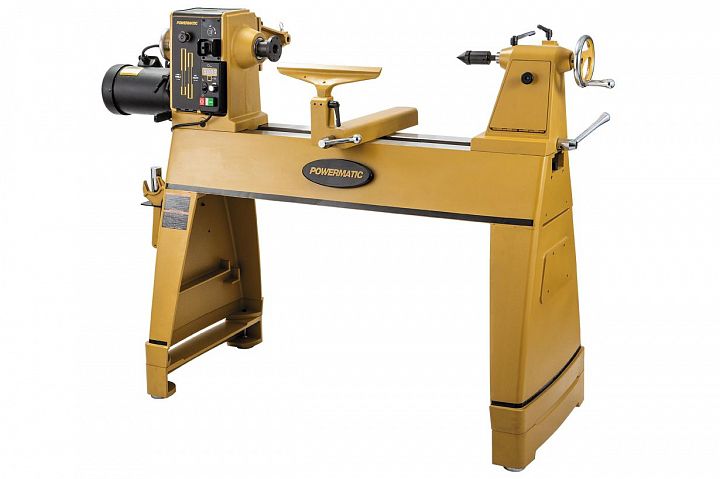

Станок токарный JET Powermatic 3520C (1353001-RU)

ОСОБЕННОСТИ:

Массивная чугунная станина и опорные ноги
Подвижная передняя бабка
Возможность поворота передней бабки
Электронная система регулировки частоты вращения
Цифровое отображение частоты вращения
Переключатель реверса
Выносной пульт управления с магнитной фиксацией
2-скоростная ременная передача
Натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
Делительное приспособление
Рукоятка блокировки шпинделя
Кронштейн крепления оригинала при копировании
Эксцентриковая фиксация подручника и задней бабки
Съемные 4-дюймовые проставки для регулировки высоты станины
Powermatic 3520C — массивный токарный станок профессионального класса для работы со средними по размеру заготовками; сравнительно компактен и может эксплуатироваться в небольших по площади мастерских. Относясь к линейке «топ-уровня», имеет богатое оснащение и продуманную в деталях конструкцию.

Станок подключается к однофазной сети 220В, но имеет встроенный частотный преобразователь и, соответственно, трехфазный асинхронный двигатель. Электроника позволяет в широком диапазоне изменять скорость вращения шпинделя, обеспечивая при этом одинаково высокий крутящий момент. Частота оборотов задается небольшой поворотной рукояткой и, для удобства настройки, отображается в цифровом виде на символьном дисплее. Вспомогательная функция блока – изменение направления вращения простым переключателем. Для удобства управления пульт сделан выносным с магнитной фиксацией – его можно разместить в любом месте, где это будет удобно оператору.

Для увеличения крутящего момента при обтачивании деталей большого диаметра можно переустановить ремень на шкивах. Натяжение производится рычагом с передней стороны бабки, который фиксируется винтовым зажимом с удобной ручкой. Есть делительное приспособление на 48 позиций и отдельный от него механизм блокировки шпинделя для удобства замены оснастки. Сама бабка подвижная вдоль станины и, кроме того, поворотная на 180° (это позволяет работать «над полом» с деталями, диаметр которых больше, чем просвет до станины). Задняя бабка с отсеком для хранения принадлежностей.

Станок штатно оборудован кронштейном и центрами для закрепления оригинала при копировании. Входят в комплект и массивные чугунные ноги, использование которых повышает устойчивость и снижает вибрации. На одной из опор закреплен держатель для принадлежностей.

СПЕЦИФИКАЦИЯ
Напряжение, В - 230
Потребляемая (выходная) мощность, кВт - 2,6 (1,5)
Частота вращения шпинделя на холостом ходу, об/мин - 15-1200 и 40-3200 об/мин
Диаметр вращения над станиной, мм - 508
Диаметр вращения над опорой - 400 мм
Расстояние между центрами, мм - 910 мм
Угол поворота передней бабки - 180°
Конус шпинделя - МК-2
Резьба шпинделя - М33 х 3,5
Конус задней бабки - МК-2
Ход пиноли задней бабки - 114 мм
Число позиций делительного приспособления - 48
Длина, мм - 2050
Ширина, мм - 920
Высота, мм - 1190
Масса, кг - 330

КОМПЛЕКТАЦИЯ
Подручник шириной 356 мм для токарного инструмента
Планшайба диаметром 76 мм
Четырехзубцовый поводковый центр МК-2
Вращающийся упорный центр
Комплект упорных центров для копировального приспособления
Выбивной шток
Навесной держатель для инструмента
Комплект опорных ног для напольной установки
