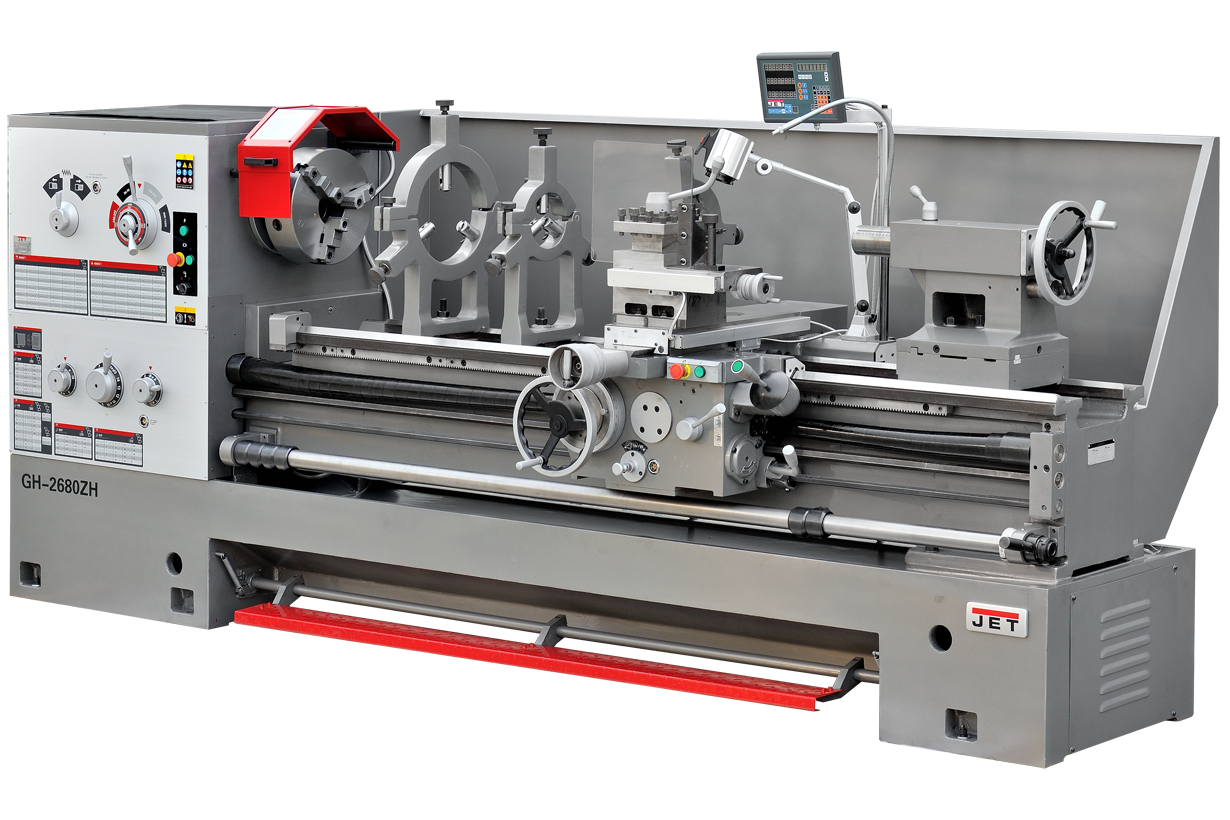

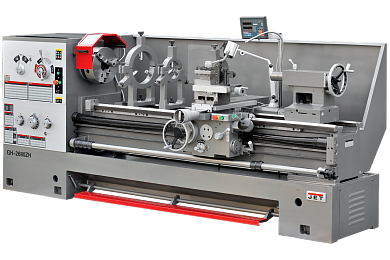

JET GH-2680 ZH DRO Токарно-винторезный станок серии ZH Ø660 мм 50000790T

ОПИСАНИЕ

ОСОБЕННОСТИ:
Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка GH-2680 ZH DRO из серого чугуна
Закаленные и отшлифованные направляющие станины
Передняя бабка с электромеханической муфтой
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Съемный мостик станины, gap
Коробка передач позволяет нарезать резьбу без замены шестерен
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками

ХАРАКТЕРИСТИКА:
Напряжение, В    400
Диаметр обточки над станиной, мм    660
Диаметр обточки над съемным мостиком, gap, мм    870
Длина съёмного мостика, мм    240
Диаметр обточки над поперечным суппортом, мм    420
Расстояние между центрами, мм    2030
Частота вращения шпинделя, об/мин    36 - 1600
Количество скоростей шпинделя, шт    12
Конус шпинделя    ø113 мм 1:20
Присоединение шпинделя    D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм    105
Диапазон продольной подачи, мм/об    0,063 - 2,25
Количество продольных подач, шт    65
Диапазон поперечной подачи, мм/об    0,027 - 1,07
Количество поперечных подач, шт    65
Диапазон метрической резьбы, мм    1 - 14
Количество метрических резьб, шт    22
Дюймовая резьба, TPI    2 - 28
Количество дюймовых резьб, шт    26
Модульная резьба, MP    0,5 - 7
Количество модульных резьб, шт    18
Диапазон питчевой резьба, DP    4 - 56
Количество питчевых резьб, шт    24
Макс. размер резца, мм    25 x 25
Ход поперечного суппорта, мм    310
Ход верхнего суппорта, мм    145
Ускоренное перемещение продольного суппорта, м/мин    4,5
Ускоренное перемещение поперечного суппорта, м/мин    2
Пиноль задней бабки    МК-5
Ход пиноли задней бабки, мм    150
Диапазон неподвижного люнета, мм    20 - 125, 100 - 240
Диапазон подвижного люнета, мм    20 - 100
Расстояние между направляющими, мм    405
Мощность двигателя, кВт    7,5
Мощность насоса СОЖ, кВт    0,09
Масса, кг    3870
Длина в упаковке, см    363
Ширина в упаковке, см    115
Высота в упаковке, см    215
Масса в упаковке, кг    4200
Объем бака СОЖ, л    15
Длина, мм    3500
Ширина, мм    1280
Высота, мм    1450

КОМПЛЕКТАЦИЯ:
3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø400 мм
Планшайба Ø630 мм, планшайба Ø250 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Упорный центр МК-5
Переходная втулка Ø113/МК-5
Подвижный и неподвижный люнеты
Задняя защитная стенка
Поддон для сбора стружки
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины
