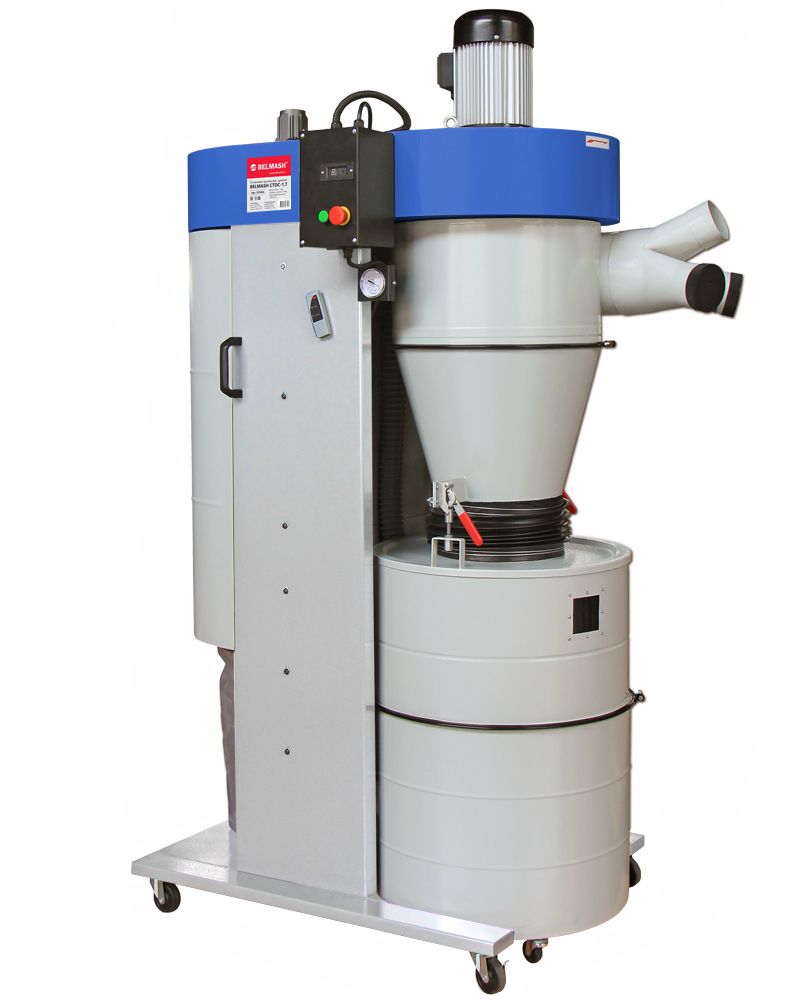

Установка вытяжная циклон BELMASH CTDC-1.7

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В.

Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

Рассмотрим подробнее, что происходит в циклоне. Воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстера с большой площадью фильтрации – 4,32 кв. м.

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Установка обладает рядом преимуществ:

Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора.
Выкатной бункер циклона.
Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской.
Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.
Удобное управление с помощью пульта с таймером.

СПЕЦИФИКАЦИЯ
Мощность, Вт - 3000
Напряжение питающей сети, В - 400
Частота тока, Гц - 50
Тип электродвигателя - Асинхронный
Габаритный размер (ДхШхВ), мм - 1343x900x2170
Гарантийный срок, мес. - 24
Размер стружкосборника (ДхВ), мм - 621x960
Объем всасывания, м3/час - 1760
Уровень фильтрации, мкм - 1
Частота вращения крыльчатки на холостом ходу, об./ мин - 2950
Диаметр крыльчатки, мм - 402
Разрежение воздуха, Па - 2800
Диаметр входного патрубка, мм - 200
Диаметр шланга подключения, мм - 100
Количество входных патрубков адаптера переходного, шт. - 3
Размер фильтрующего элемента, мм - 370x1200
Размер мешка-стружкосборника бункера отходов (диаметр×высота), мм - 738х920
Размер мешка-стружкосборника фильтр-картриджа (ширина×высота), мм - 584х750
Площадь фильтрующей поверхности, кв. м. - 4,32
Фильтрующий элемент - картридж из гофрированного полиэстера
Масса нетто, кг - 178
Масса брутто, кг - 222
Размер упаковки место 1 (ДхШхВ), мм - 1350х745х1150
Размер упаковки место 2 (ДхШхВ), мм - 1590х500х510

КОМПЛЕКТАЦИЯ
Корпус крыльчатки с двигателем - 1
Конус циклона - 1
Шланг циклона соединительный - 1
Зажим конуса циклона (Ø520 мм) - 1
Платформа - 1
Панель боковая правая - 1
Панель боковая левая - 1
Панель соединительная верхняя - 1
Панель соединительная нижняя - 1
Панель полукруглая - 1
Бункер для отходов (верхняя часть) - 1
Бункер для отходов (нижняя часть) - 1
Крышка бункера отходов - 1
Зажим бункера отходов (Ø644 мм) - 1
Мешок-стружкосборник большой - 1
Фильтр-картридж - 1
Мешок-стружкосборник малый - 1
Зажим мешка-стружкосборника - 1
Хомут шланга соединительного - 2
Адаптер входного патрубка с крышками (2 шт.) - 1
Шланг (50 мм) - 2
Колесо поворотное (для платформы) - 2
Колесо поворотное со стопором (для платформы) - 2
Колесо поворотное малое (для бункера отходов) - 4
Рычаг - 2
Ручка (на каждую панель и бункер отходов) - 3
Пульт - 1
Комплект крепежа - 1
Комплект ключей - 1
Руководство по эксплуатации - 1
Упаковка - 2
