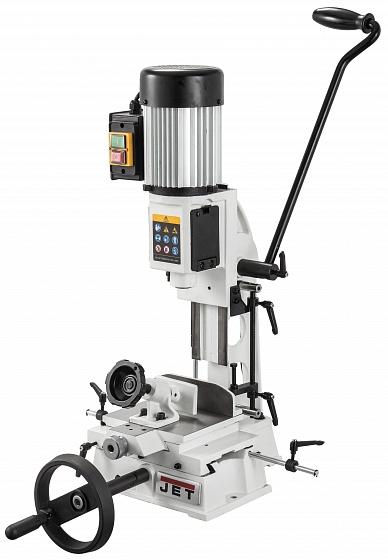

JBM-4 пазовальный станок 10000084M

ОПИСАНИЕ
ОСОБЕННОСТИ:
Реечный механизм подачи с газовым упором
Механизм быстрой регулировки высоты рычага подачи резца
Регулируемый упор глубины фрезерования
Продольный упор заготовки
Винтовой прижим заготовки к продольному упору
Координатный рабочий стол
Регулируемые ограничители хода по продольной оси
Рабочий стол из чугунного литья
Кронштейн для принадлежностей
JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.

Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.

Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.

ХАРАКТЕРИСТИКИ
Напряжение, В    230
Потребляемая (выходная) мощность, кВт    0,55 (0,4)
Частота вращения шпинделя на холостом ходу, об/мин    1420 об/мин
Максимальный диаметр зажима сверлильного патрона    13 мм
Максимальный размер резца (твердые/ мягкие породы)    12/ 16 мм
Ход резца    105 мм
Максимальная высота заготовки от стола, мм    110
Ход стола по осям (продольный/ поперечный)    150/ 80 мм
Размеры рабочего стола (ДхШ), мм    180х160 мм
Размеры упора заготовки (ДхВ)    180х50 мм
Максимальное расстояние от упора до центра резца    65 мм
Длина, мм    275
Ширина, мм    440
Высота, мм    640
Масса, кг    39
Длина в упаковке, см    35
Ширина в упаковке, см    50
Высота в упаковке, см    70
Масса в упаковке, кг    41

КОМПЛЕКТАЦИЯ
Сверлильный патрон и зажимной ключ
Втулка для установки резца с хвостовиком ¾’’
