JFM-6 пазовальный станок 10000408M

ОПИСАНИЕ
ОСОБЕННОСТИ:
Реечный механизм подачи с газовым упором
Механизм быстрой регулировки высоты рычага подачи резца
Регулируемый упор глубины фрезерования
Продольный упор заготовки
Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
Два вертикальных эксцентриковых прижима заготовки
Регулируемый торцевой упор заготовки
Координатный рабочий стол с маховиками подачи по осям
Регулируемые ограничители хода по осям
Рабочий стол из чугунного литья с деревянной накладкой

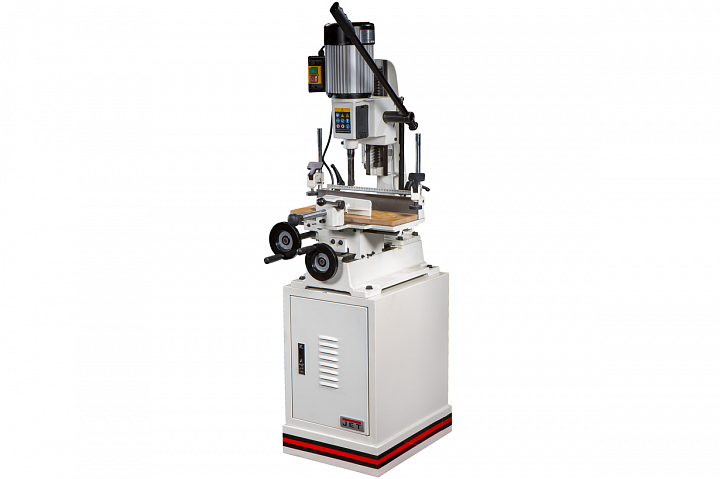

JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.

Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.

Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.

ХАРАКТЕРИСТИКИ
Напряжение, В    230
Потребляемая (выходная) мощность, кВт    1,1 (0,75)
Частота вращения шпинделя на холостом ходу, об/мин    1420
Максимальный диаметр зажима сверлильного патрона    16 мм
Максимальный размер резца (твердые/ мягкие породы)    16/ 19 мм
Ход резца    220 мм
Максимальная высота заготовки от стола, мм    320
Ход стола по осям (продольный/ поперечный)    175/ 150 мм
Размеры упора заготовки (ДхВ)    70х400 мм
Максимальное расстояние от упора до центра резца    140 мм
Длина, мм    850
Ширина, мм    700
Высота, мм    1720
Масса, кг    85
Длина в упаковке, см    56
Ширина в упаковке, см    48
Высота в упаковке, см    82
Масса в упаковке, кг    96

КОМПЛЕКТАЦИЯ
Сверлильный патрон и зажимной ключ
Втулка для установки резцов с хвостовиком 3/4''
Торцевой упор
Вертикальные прижимы заготовки
Горизонтальный прижим заготовки
Накладка из МДФ для рабочего стола
Закрытая подставка с отсеком для инструмента
